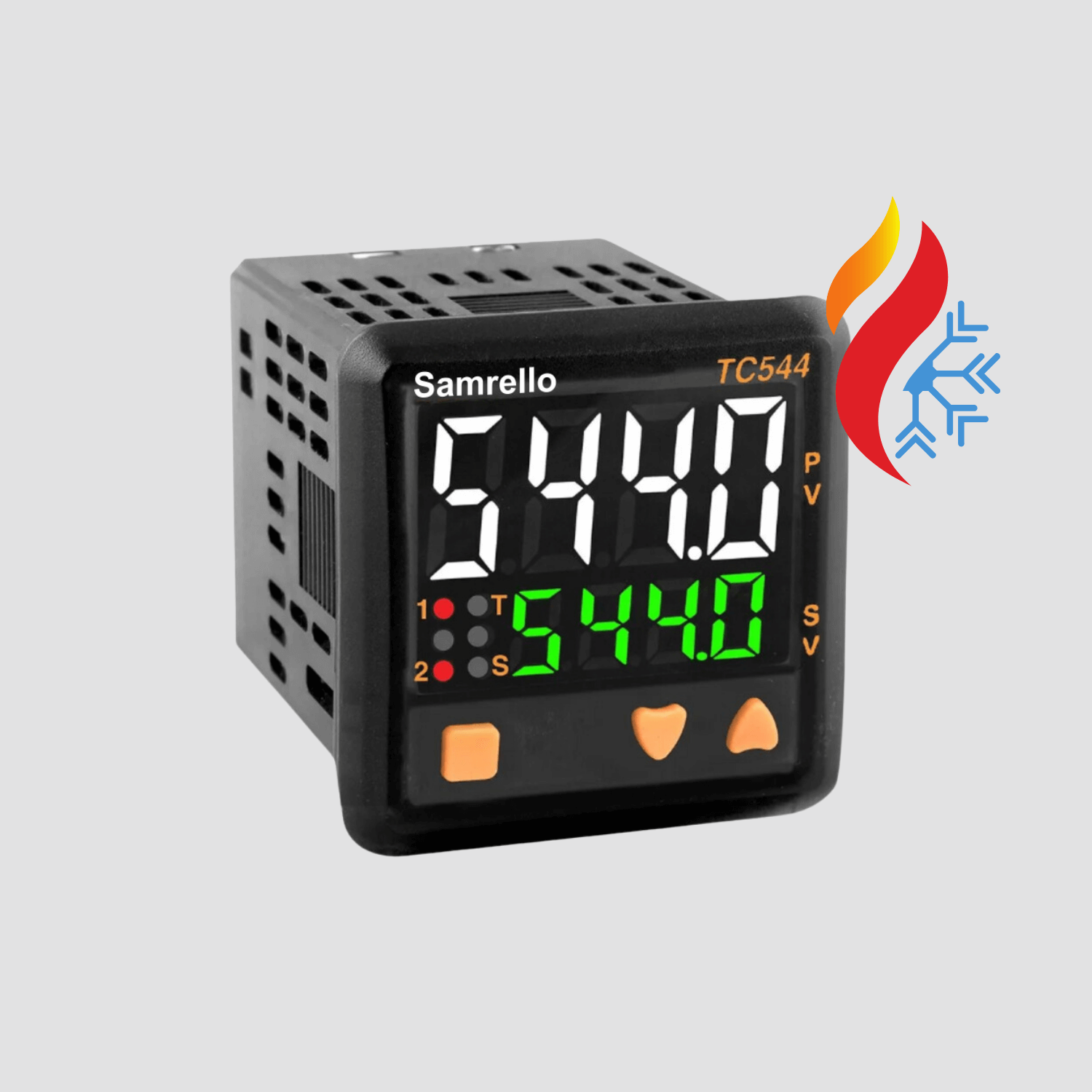

CONTROLADOR DE TEMPERATURA DIGITAL TC544C
Modelo: TC544C
Código: W66588
O TC544C é um controlador de temperatura digital de alta precisão, projetado para aplicações industriais que exigem controle preciso e confiável da temperatura. Com display duplo de alto brilho e fácil visualização, oferece interface intuitiva para o operador. Principais características:
- Display LED duplo com dígitos de grande visibilidade (15,3mm)
- Controle PID com auto-sintonia e self-tune
- Múltiplas opções de entrada (termopares e PT100)
- Unidades selecionáveis °C/°F
- Saída configurável (relé ou SSR)
- Função de alarme com saída auxiliar
- Formato compacto 1/16 DIN (48x48mm)
- Proteção contra interferência eletromagnética
- Ampla faixa de temperatura de operação
- Tempo de aquecimento de 20 minutos para termopares R e S
- Fornos industriais
- Processos térmicos
- Equipamentos de laboratório
- Máquinas de embalagem
- Sistemas de aquecimento industrial
Especificações técnicas
Descrição
Características
Display
LED 4+4 dígitos (superior 15,3mm, inferior 8mm)
Alimentação
85 a 270V CA/CC (50/60 Hz)
Consumo
6 VA máx @ 230V CA
Entradas
Termopar (J,K,T,R,S) / RTD (PT100)
Faixas de Temperatura
PT100: -150 a 850°C / Tipo J: -199 a 750°C / Tipo K: -199 a 1350°C / Tipo T: -199 a 400°C / Tipo R/S: 0 a 1750°C
Precisão
TC (J,K,T): 0,25% F.E. ±1°C / TC (R,S): 0,5% F.E. ±2°C (20 min aquecimento) / RTD: 0,1% F.E. ±1°C
Resolução
0,1° ou 1° (fixo em 1° para R e S)
Tempo de Amostragem
250 ms
Filtro de Entrada
0,2 a 10,0 seg
Banda Proporcional
1,0 a 400,0°C
Tempo Integral
0 a 9999 seg
Tempo Derivativo
0 a 9999 seg
Tempo de Ciclo
0,1 a 99,9 seg
Modos de Alarme
Desvio, Absoluto (Histerese: 0,1 a 99,9°)
Saída de Controle
Relé (SPST) 5A @ 250V CA/30V CC ou SSR (12VDC, 30mA)
Saída Auxiliar
Relé (SPST) 5A @ 250V CA/30V CC
Temperatura Operação
0°C a 50°C
Umidade
95% UR (sem condensação)
Dimensões
48 x 48 x 76mm (frontal x altura x profundidade)
Peso
116g
