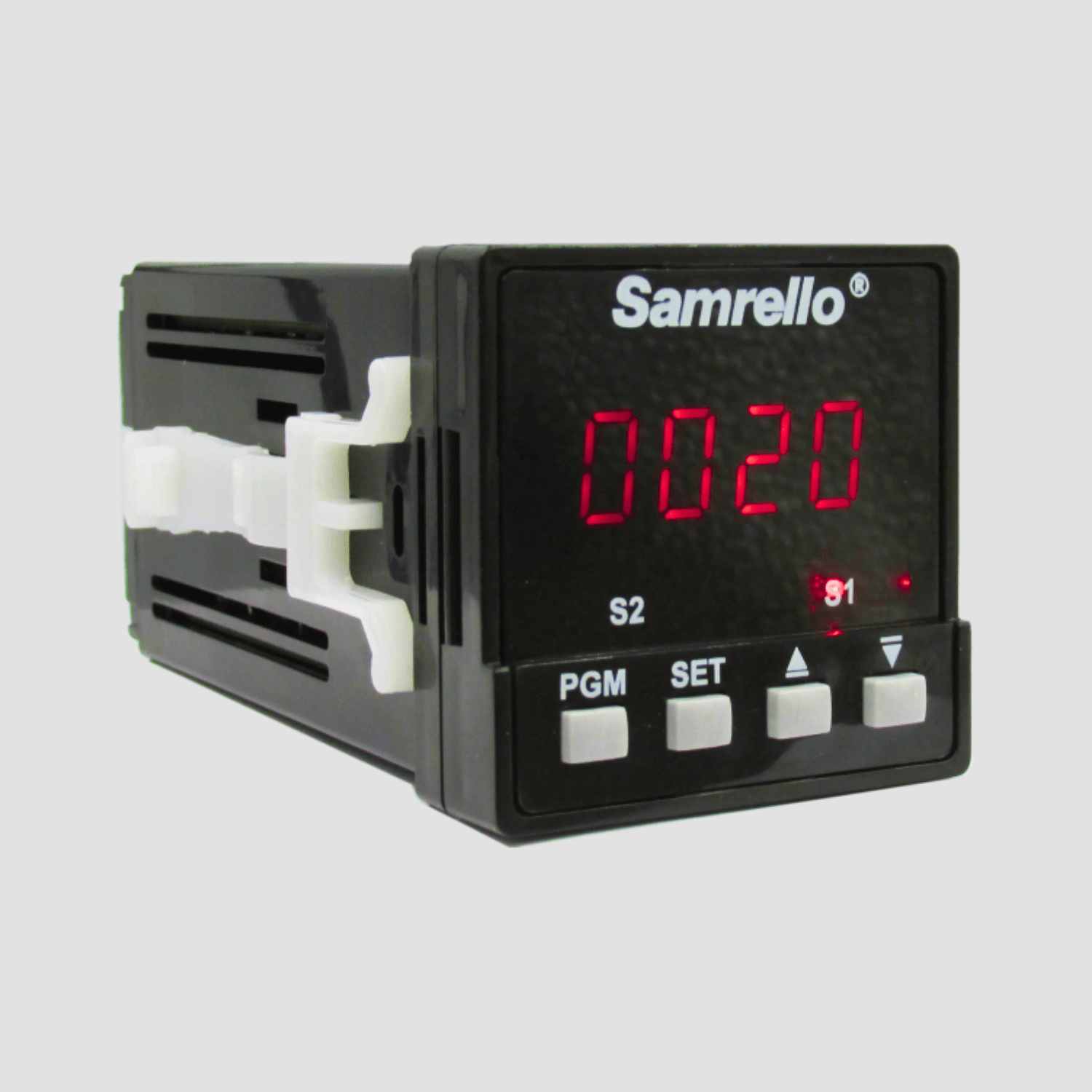

CONTROLADOR DE TEMPERATURA
Modelo: CTPS-04/48-13
Código: W21412
- Entrada de sinal configurável: Termopares J, K ou termoresistência: PT-100
- Escalas: J: 0 a 760 °C / K: 0 a 1200 °C / PT-100: −99 a 850 °C
- Alimentação: 85 ~ 265 VCA 50/60 Hz
- Tamanho: 48 x 48 x 103 mm
- Recorte: 45 x 45 mm
- Controle do tipo PD ou ON/OFF
- Saída controle: 1 relé SPDT (NA/NF) 250 V/5 A
- Saída alarme: 1 relé SPST (NF) 250 V/5 A
Tags: 48×48, configurável, controlador, controladores, ctps, microprocessado, multi-entrada, on/off, onoff, PD, PID, pt100, rele, reles, rtd, SPDT, temperatura, termopar, termoresistencias
Especificações técnicas
Descrição
Características
Alimentação
12~30 Vca/Vcc ou 85~265 Vca, conforme pedido
Entradas de Sinal
Termopar J, termopar K ou termorresistência PT-100, configurável
Saída de Controle
1 saída relé SPDT NA/NF, 250 Vca / 5 Aca, carga resistiva
Saídas de Alarme
1 saída relé SPST NA, 250 Vca / 5 Aca, carga resistiva
Escalas
Tipo J= 0°C ~ 760°C / K= 0°C ~ 1200°C / PT-100= -99°C ~ 850°C (Configurável)
Precisão de Leitura
± 1% F.E
Temperatura de trabalho
0 - 50°C
Umidade Relativa Ambiente
5 a 95% U.R., não condensado
Tamanho
48x48 mm
Recorte no painel
45x45 mm
Profundidade
102 mm
Controle
PD ou ON/OFF, conforme parametrização
